Подсветка карманов дверей (отчёт об установке)

[Slava P]

Как я уже заикался в своём отчёте про подсветку карманов, то выложу отчёт об установке, хотя на задних дверях пока ещё не сделал (ещё не пришли зап.части), но процедура одинакова для всех дверей

И так, нам потребуется (на одну дверь):

1. Оригинальные зап.части от А7
   • светодиодный фонарь подсветки - 4G0 919 390 - 1 шт
   • разъём - 8K0 973 754 - 1 шт
   • ремонтный провод с разъёмом - 000 979 009E - 2 шт
   • изолента - 000 979 950
2. инструмент (кусачки, плоская отвёртка, нож, отвёртка с торакс головкой)
3. термоусадка с зажигалкой
4. шнурок VAG COM с компьютером

всю процедуру опишу для одной двери, остальные делаем по этому же принципу

приступим

снимаем обшивку двери, для этого, снимаем декоративную планку, подцепив её плоской отвёрткой, с заранее наклеенным на неё кусочком тряпочной изоленты, со стороны открывания, т.е. к краю открытой двери и потом тянем её в сторону этого же края открытой двери

далее откручиваем 4 винта (2 винта под снятой декоративной планкой, 1 винт под подлокотником и 1 винт в самом низу обшивки



после чего начиная снизу, отстёгиваем обшивку от клипс по всему периметру обшивки...когда убедились, что все клипсы отстёгнуты, то тянем обшивку вверх из крепелния в зоне ручки двери

не забываем отсоединить разъём от блока управления двери и тросик от ручки двери

на снятой обшивке, снимаем теплоизоляцию



далее откручиваем подлокотник и снимаем его...выбераем наиболее удобное место для установки фонаря подсветки и вырезаем в подлокотнике отверстие для плафона освещения и прокладываем провода по внутреннеё части подлокотника



прикручиваем подлокотник на место, не забыв просунуть через отверстия провода от плафона освещения

теперь подключаем провода к массе, для этого от 1 контакта разъёма освещения, провод врезаем в любой коричневый провод...я подключался к проводу идущему на кнопку стеклоподъёмника

теперь подключаем сигнальный провод для самого включения света

для передней правой двери

собираем проводку, согласно эл.схеме



берём синий разъём, разбераем его и подключаем провод от 2 контакта разъёма плафона освещения кармана двери, в 8 контакт синего разъёма



собираем разъём и обматываем изолентой всё проводку

для водительской двери

собираем проводку, согласно эл.схеме



берём синий разъём, разбераем его и подключаем провод от 2 контакта разъёма плафона освещения кармана двери, в 8 контакт синего разъёма

собираем разъём и обматываем изолентой всё проводку

для зедней правой двери

собираем проводку, согласно эл.схеме



берём 16-ти контактный разъём, разбераем его и подключаем провод от 2 контакта разъёма плафона освещения кармана двери, в 3 контакт 16-ти контактного разъёма

собираем разъём и обматываем изолентой всё проводку

для задней левой двери

собираем проводку, согласно эл.схеме



берём 16-ти контактный разъём, разбераем его и подключаем провод от 2 контакта разъёма плафона освещения кармана двери, в 3 контакт 16-ти контактного разъёма

собираем разъём и обматываем изолентой всё проводку

теперь приступим к активации подсветки

для передних дверей, заходим в Front Doors 42 и 52 блоки, далее в Coding, потом в Long Coding и в Byte 1 Bit 1 меняем значение с 0 на 1 (или ставим галочку)

для задних дверей, заходим в Rear Doors 62 и 72 блоки, далее в Coding, потом в Long Coding и в Byte 1 Bit 1 меняем значение с 0 на 1 (или ставим галочку)

в результате всех манипуляций, мы получим следующий вид в зависимости от того, где мы распологаем плафон подсветки в подлокотнике (фото для примера)



п.с. яркость подсветки карманов двери, регулируется в меню "контурное освещение" вместе с подсветкой ног
п.п.с. в Инете нашёл предупреждение, что данную опцию можно установить, если в машине установлены блоки управления дверьми с индексами B и D на конце...я имел возможность видеть 3 двери от Q5 и у всех блоков был индекс D

[DUG]

Слава - ты молодец! А про блоки - верный коммент. Я в свое время попал на 10 тыс.

[Slava P]

Сообщение от DUG

А про блоки - верный коммент. Я в свое время попал на 10 тыс.

у тебя был другой индекс??

[Иван]

Slava P, Вячеслав, огромное спасибо займусь установкой, но поручу это пожалуй нашим ребятам в Ауди! А как определить какой блок управления стоит??? через ваг-ком или дверь надо разбирать?

[Slava P]

Сообщение от Иван

А как определить какой блок управления стоит??? через ваг-ком или дверь надо разбирать?

только вскрытие двери

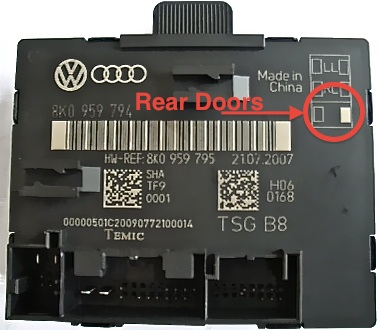

на одном из англоязычных сайтов были такие фото:

[Черный полковник]

Слава, насколько я помню ты говорил, что стоимость подсветки одной двери обходится примерно 500 руб. (имею ввиду запчасти)?
И второй вопрос: где запчасти заказывал? Как долго ждал их?

[Slava P]

Сообщение от Черный полковник

стоимость подсветки одной двери обходится примерно 500 руб.

ну если не брать в расчёт всякие расходники (изолента, термоусадка, провода и т.п.), то да, в районе 500-600 руб в зависимости где заказывать....я брал в Exist

самое долгое, это ждать саму лампочку, ибо Еxist даж не знал что это пока я не указал

[TVA]

Slava P,молодец !
Займусь обязательно когда шумку дверей буду делать....

[Базилио]

Слав, я за тобой не успеваю! Комплект на четыре двери вышел в 4220 т.е. 1060 одна дверь, брал в Exist. Будем ждать запчасти! Спасибо!!!!!
P.S. номерки разъёмов такие же как для кнопки блокировки. Так и есть?

[4den]

Slava P, супер! Спасибо за отчет ! Надо озадачиться
